日本码控美Spot Mark Reader SMR-106

更新时间:2019-04-24

简要描述:

它是6位输出类型的点标记读取器,用于AGV的位置。
检测写入任意信息(0到63)的地址磁铁,并根据当前点的信息执行车辆控制(分支,停止,加速,减速等)。
SMR-4550对地板产生的地磁和磁噪声的影响是SMR-106的两倍。
日本码控美Spot Mark Reader SMR-106

型号:厂商性质:经销商浏览量:142
品牌其他品牌产地类别进口

无人载波传感器

可以识别6位,64位代码
用于AGV的紧凑型和低成本传感器

Spot Mark Reader

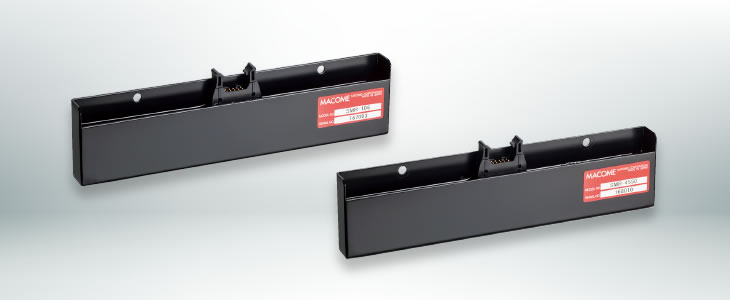

SMR-106 / SMG-106,SMR-4550 / SMG-4550

SMR-106 / SMG-106,SMR-4550 / SMG-4550

它是6位输出类型的点标记读取器,用于AGV的位置。
检测写入任意信息(0到63)的地址磁铁,并根据当前点的信息执行车辆控制(分支,停止,加速,减速等)。
SMR-4550对地板产生的地磁和磁噪声的影响是SMR-106的两倍。

  • 主要特点▼
  • 应用实例▼
  • 规格▼
  • 外形图▼

主要特点

  • SMR-106支持地址磁板“SMG-106”,SMR-4550也支持“SMG-4550” * 1
  • 采用AGV移动阅读系统
  • 点标记读取器和地址磁板是非接触类型。当点标记读取器在行进时直接位于地址磁板上方时,配备时钟信号以进行读取
  • 与型号“SMR-2352H2”相比,主机的尺寸宽度减小约60%* 2
  • 特殊磁板“SMG-106”的层压颜色仅有蓝色。
    * 1请勿组合使用“SMR-4550”和“SMG-106”,“SMR-106”和“SMG-4550”。 。
      如果将汽车扩展到现有的路线,请使用与现有传感器和磁铁板相同的型号。
    ※2从322 mm到202 mm的小型化(约60%)

典型应用案例

  • AGV的地址传感器

SMR-106 / SMG-106 / SMR-4550规格表

Spot Mark Reader“SMR-106”

项目内容
产品名称Spot Mark Reader
型号SMR-106
检测机构磁性信息板(SMG-106)
检测距离15至35毫米
信息量6位(64路)
产量数据信号输出数量6
输出表格锁存输出
时钟信号输出表格一次输出
输出时间大约100ms
输出格式NPN晶体管
集电极
常开
切换能力耐压:高达DC 30 V
灌电流:高达50 mA(灌电流可达300 mA)
剩余电压2 V或更低(吸收电流50 mA)
响应时间1毫秒或更短
输入重置信号输入电路光电耦合器隔离输入
输入设定复位输入-0 V短路
响应时间1毫秒或更长时间
电源电压DC + 10-30V(2%纹波)
当前消费50 mA或更低
保护结构IP54(IEC标准)
运营环境温度范围-10至+ 60°C(无冷凝或结冰)
湿度范围相对湿度35至95%(无结露或结冰)
保护环境温度范围-20至+ 70°C(无冷凝或结冰)
湿度范围相对湿度35至95%(无结露或结冰)
材料铝(黑色烤漆)
连接器扁平电缆连接器,10极,插头(符合MIL-C-83503标准)
物理尺寸高度50mm x宽度202mm x深度17mm(不包括连接器)
安装孔φ5mm孔×2,120 mm间距
约200克

磁板“SMG-106”

项目内容
产品名称产品名称地址磁铁地址磁铁板
型号SMG-106
自适应模型SMR-106
彩色层压膜
蓝色(※上层压薄膜的颜色不同。)
背面双面胶带
工作温度范围-10°C至+ 60°C
物理尺寸长度200毫米×宽度100毫米×厚度1毫米

现货马克读者'SMR-4550'

项目内容
产品名称Spot Mark Reader
型号SMR-4550
检测机构磁性信息板(SMG-4550)
检测距离20至35毫米
信息量6位(64路)
产量数据信号输出数量6
输出表格锁存输出
时钟信号输出表格一次输出
输出时间大约100ms
输出格式NPN晶体管
集电极
常开
切换能力耐压:高达DC 30 V
灌电流:高达50 mA(灌电流可达300 mA)
剩余电压2 V或更低(吸收电流50 mA)
响应时间1毫秒或更短
输入重置信号输入电路光电耦合器隔离输入
输入设定复位输入-0 V短路
响应时间1毫秒或更长时间
电源电压DC + 10-30V(2%纹波)
当前消费50 mA或更低
保护结构IP54(IEC标准)
运营环境温度范围-10至+ 60°C(无冷凝或结冰)
湿度范围相对湿度35至95%(无结露或结冰)
保护环境温度范围-20至+ 70°C(无冷凝或结冰)
湿度范围相对湿度35至95%(无结露或结冰)
材料铝(黑色烤漆)
连接器扁平电缆连接器,10极,插头(符合MIL-C-83503标准)
物理尺寸高度50mm x宽度202mm x深度17mm(不包括连接器)
安装孔φ5mm孔×2,120 mm间距
约200克
