SW-252-24 24V 10mm ；SW-1014-24C DC24V；MG-103；ST-1014；SW-1014-24C2；MG-1176-200MG；SW-270-24；SIH-410；MGL50D-L25；GS 315；GS 2744B；MG-102A日本码控美倾斜角度检测器测斜仪CM-961
| 品牌 | MACOME/日本 | 产地类别 | 进口 |
|---|
双轴紧凑型倾斜角度检测器，可在X轴和Y轴上不同的测量角度范围
也可在任何角度（订货时）进行开关输出
倾角检测器应用微处理技术。它在±45度的范围内检测X和Y轴的倾斜角度，并输出与该角度对应的模拟信号。此外，它还具有纠正安装错误的功能，通过将ZERO端子连接到0V约4秒，安装错误可以重置为±1度（±45度类型可以校正到±3度）可能的话）。安装形状是水平的。

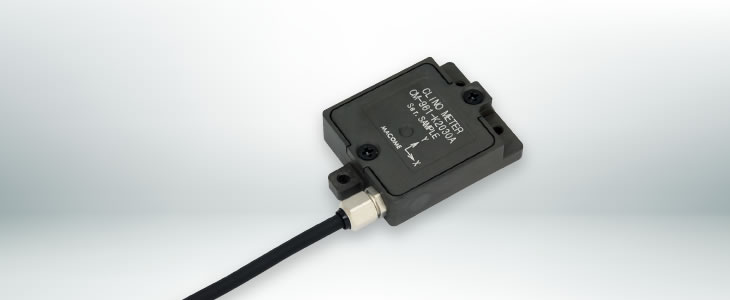

紧凑型高精度倾角检测器'CM-961'
| 项目 | 内容 | |||
|---|---|---|---|---|
| 产品名称 | 小型高精度倾角检测器 | |||
| 型号 | CM-961-K□V（□） | CM-961-K□A（□） | ||
| 安装方向 | 横 | |||
| 检测轴 | 2轴（X轴[正面和背面]，Y轴[左和右]），1轴（X轴[前后] / Y轴[右和左]） | |||
| 检测范围（角度） | ±5，±10，±20，±30，±45度（对于X轴和Y轴，订货时） | |||
| 产量 | 输出元素 | 运算放大器 | ||
| 输出格式 | 电压输出 | 电流输出 | ||
| 输出范围 | 1到5V | 4至20毫安 | ||
| 中心电压/电流 | 3V | 12毫安 | ||
| 决议 | ±5度 | 0.001度 | ||
| ±10度 | 0.002度 | |||
| ±20度 | 0.004度 | |||
| ±30度 | 0.006度 | |||
| ±45度 | 0.01度 | |||
| 线性 | 除了±45度 | 在±0.5％FS（T = 25°C）内 | ||
| ±45度 | 在±1％FS（T = 25°C）内 | |||
| 重复准确 | 在±0.05度（T = 25°C）内 | |||
| 允许的负载电阻 | 20kΩ以上 | 300Ω或更低 | ||
| 响应时间 | 大约1s | |||
| 开关输出 （选项） | 输出格式 | NPN晶体管 | ||
| 开放收藏家 | ||||
| 通常打开 | ||||
| 切换能力 | 耐压：高达DC 30V | |||
| 灌电流：高达50mA | ||||
| 剩余电压 | 1 V或更低（吸收电流50 mA，电线长度2,000 mm） | |||
| 输出范围 | 在X和Y的较小检测范围内以1度为单位（X和Y共同） | |||
| 滞后 | 0.5到1度（0.1度单位，X和Y共同） | |||
| ZERO输入 | 通过连接到0V约4秒将模拟输出校正为0度 | |||
| 电源电压 | DC + 9-28 V（包括纹波） | DC + 13.5至28 V（包括纹波） | ||
| 当前消费 | 50 mA或更低（不包括吸电流） | 100 mA或更低（不包括灌电流） | ||
| 保护结构 | IP67（IEC标准） | |||
| 绝缘电阻 | 50MΩ或更高（500 V DC，外壳和信号线之间） | |||
| 抗冲击性 | 490.5 m / s 2 | |||
| 抗振性 | 98.1 m / s 2（X，Y，Z方向，每个2小时） | |||
| 运营环境 | 温度范围 | -20至+ 60°C（无冷凝或结冰） | ||
| 湿度范围 | 相对湿度35至95％（无冷凝） | |||
| 保护环境 | 温度范围 | -30至+ 80°C（无冷凝或结冰） | ||
| 湿度范围 | 相对湿度为30％至95％（无冷凝） | |||
| 材料 | 案件 | 铝压铸件 | ||
| 代码 | 软质PVC，长度2,000 mm，外径4.5 mm，0.15 mm 2 | |||
| 物理尺寸 | 高40 mm×宽56 mm×深13 mm（不包括突起） | |||
| 块 | 约130克（含代码） | |||
紧凑型高精度倾角检测器'CM-961'
