光纤传感放大器

FG-1300

光纤传感器

FS-5500 / FS-540

• 日本小野光纤传感放大器FG-1300
• 日本小野光纤传感放大器FG-1300

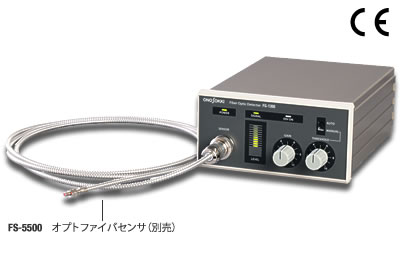

FG-1300光纤传感器放大器是一款用于非接触式旋转探测器的高性能放大器，可从安装的LED发出可见红光，并检测返回旋转体的反射光。

探测器与FS-5500 * / FS-540光纤传感器配合使用。

FS-5500 * / FS-540光纤传感器采用环保设计，玻璃纤维采用柔性不锈钢管包裹。

非常有效的检测器，用于测量狭窄地方微电机薄轴的旋转等。

 * FS传感器中增加了一个薄传感器，可以使用传统型号难以测量的工件和测量。

 小野全国总代理，佐藤总代理，三丰总代理，柴田总代理，日本精工代理，尼康总代理，码科泰克总代理。

FG-1300光纤传感器放大器特点

响应频率可以测量高达10 kHz，即使对于高速旋转目标
也可以进行检测，采用红色可见光，对于光轴位置难以调整的测量目标也很容易检测，例如细轴检测即使
微小光量变化，也没有反射标记的测量还有可用的
信号增益/触发电平设置，使用音量的手动调节，使用自动触发的自动调节，可根据测量应用选择调节方法
，以及正常/接近范围的两种测量距离设置检测70 mm至70 mm（使用反射标记时）
可以将非等距脉冲分为1个脉冲，可在没有反射标记的情况下进行测量时检测到

FS-5500光纤传感器特性

小工作函件

检测2 mm间距斑马带，涡轮叶片，小型电动机等小点的旋转。

高分辨率

可用作需要精细分辨率的曲柄角度检测，作为跟踪分析或平衡测量的传感器。
适合作为FFT转速计，DS，CF等的检测单元。

车辆测量，设备内置测量

体积小，可在-40至250°C的低温至高温下使用，操作简便，不会限制使用环境，可测量车辆中发动机，车轴，齿轮和传动轴的转速，以及设备中的零件生产线等。低温，高温，内置旋转和狭窄区域的角度检测

应用

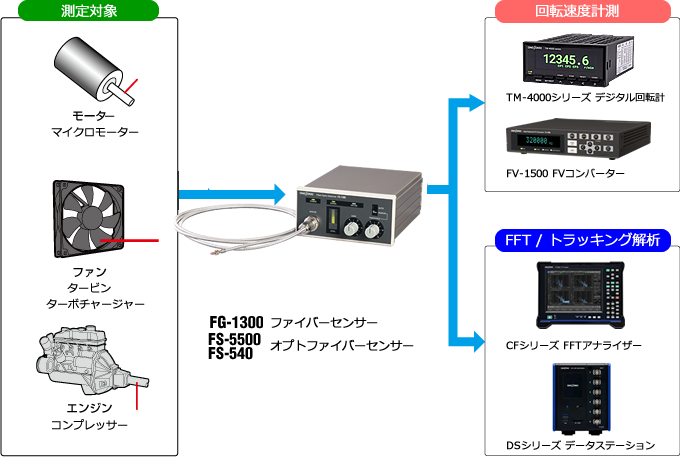

它可用于从各种旋转体的旋转测量到分析的广泛应用

应用实例

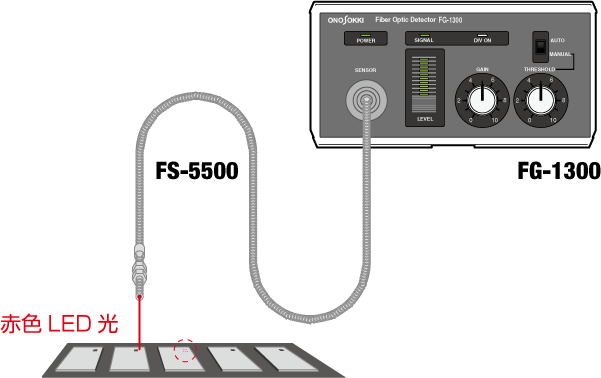

■检测是否存在微小部件

它具有φ2mm的输出孔径，可投射到微小部件。通过检测从微小部件反射的光量并确定由阈值函数反射的光量的水平，可以容易地检测在线上流动的微小部件的存在或不存在。

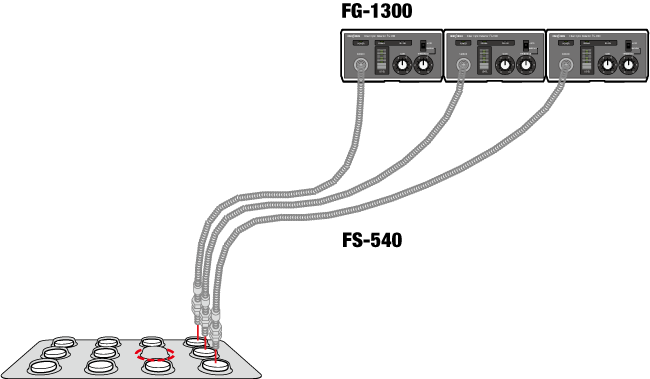

■缺少平板电脑检查

通过在线上的平板电脑上投影，可以检查反射光量的差异是否缺失。

大纲规范

FS-540 / 542/5500光纤传感器
光纤传感器 （另售）规格	FS-540 FS-542 FS-5500  检测方法 光纤反射型 纤维*注射直径 φ4毫米 φ2毫米 纤维长度 1米 2米 安装螺母 M8 M4 工作温度范围 -10至250°C -40至250°C   [参考]光纤传感器与测量目标之间的距离（1 V输出信号） FS-540/542 获得短时间 GAIN值 测量目标 哑光黑漆面 7 7毫米 14 14毫米 白色复印纸12 x 12 8 8毫米 15 15毫米 反射标记12 x 12 44 44毫米 69 69毫米   FS-5500  获得短时间 GAIN值 测量目标 斑马胶带 2 2毫米 20 20毫米 反射标记12 x 12 2 2毫米 50 50毫米
价格	FS-540光纤传感器（1米）： FS-542光纤传感器（2米）： FS-5500 光纤传感器（2米）：
选项	· HT-011反光标记（12毫米×25张10张1张）： ¥3,000（含税 ¥3,240） ※光纤电缆可以延长（请联系我们）
