柴油发动机转速表
GE-2500

• 发动机转速表概述
• 说明书
• 外观图下载（DWG / PDF）
• 产品目录（PDF）
• 申请电子报价

• 特点
• 测量方法
• 系统配置和连接示例
• 大纲规范
• 相关产品

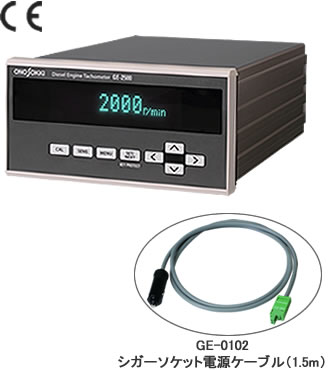

GE-2500柴油发动机转速计是一种采用新测量方法的发动机，其使用发动机的转速和交流发电机的转速成比例关系的事实，以通过测量交流发电机的转速来确定发动机的转速。这是一个转速表。

为了测量交流发电机的转速，我们开发了的紧凑型探测器OM-1500。OM-1500可检测交流发电机的漏磁通，并通过与GE-2500连接来测量转速。
（也可以使用OM-1200。）

特点

一种可以可靠测量任何类型发动机的转速计。可以使用柴油和汽油进行测量。

●通过使用交流发电机的转速，无论发动机的类型和气缸数如何都可以进行测量

具有自动校准功能。自动计算交流发电机和发动机之间的速比。

●要从交流发电机速度获得发动机转速，您需要在进行测量之前执行校准并计算转速比。

设置很简单。传感器的安装位置可以通过粗略安装来测量而不会丢失。

●可在目标车辆运行或运行时进行测量

• 甚至可以通过FFT运算方法测量小信号。

●由于噪音，可以进行强大而稳定的测量

<GE-2500使得到目前为止难以进行的测量>

测量方法

将传感器（OM-1500或OM-1200）连接到交流发电机。 1安装传感器，使其垂直于交流发电机的旋转轴并固定。 2连接到GE-2500的后面板“MAIN”接头。         执行校准并将交流发电机和发动机的转速比设置到主机（GE-2500）。 ●使用校准传感器时 ●手动设置时（从三种类型中选择一种）   [注意]校准期间，保持发动机空转   使用校准传感器时 同时测量发动机和交流发电机的转速，并自动计算转速比。 手动设置时（从3种类型中选择） 　■输入滑轮比和交流发电机极数■输入转速比 （交流发电机和发动机之间的转速比）■输入空转时的发动机转速   校准后，取下校准传感器 ，仅开始测量测量（OM-1500或OM-1200）。 通过校准获得的转速比值自动保存在GE-2500主机中。主机上多可以保存5个条件。

系统配置和连接示例

大纲规范

*根据发动机类型和电机类型，可能无法进行测量。请与演示设备确认。请联系近的销售办事处获取演示设备。
※本产品是交流发电机和发动机的旋转同步的先决条件。
※如果有特殊的交流发电机或皮带连接到发动机，测量误差可能会增加，可能无法进行测量。
